El Auditorio del Complejo Educativo de Cheste renueva su equipo de sonido con Turbosound

Sound & Systems Audiovisuales ha realizado la instalación del nuevo sistema de sonido del Auditorio del Complejo Educativo de Cheste. En esta completa renovación se han utilizado equipos Turbosound, Allen & Heath, Alesis, Audio-Technica, Numark y Xilica.

29 de Diciembre de 2010

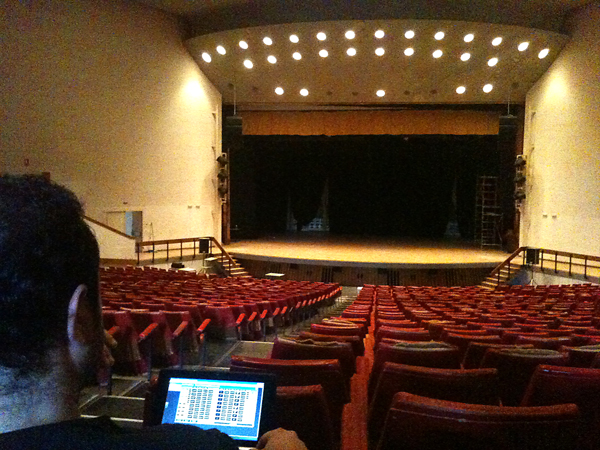

Dependiente de la Consejería de Educación de la Generalitat Valenciana, este complejo es un centro público en el que se insertan diferentes instituciones escolares y de formación del profesorado. En este complejo se encuentra el auditorio cuyo sistema de sonido acaba de ser renovado.

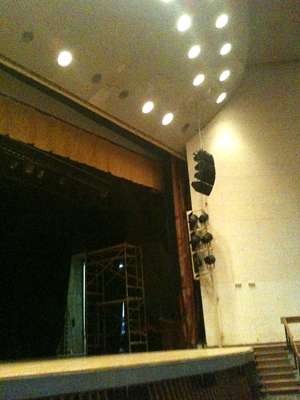

El sistema principal de sonido se ha constituido alrededor de dos clusters formados con cuatro unidades del recinto acústico TCS 122 por lado, asociados a 4 unidades de sub graves TCS 118. También se ha dispuesto un front fill formado con cuatro unidades TCS61.

La instalación ya existente incluía una línea formada por 16 altavoces dispuestos en semicírculo alrededor de la balaustrada. Estos altavoces se han mantenido, pero se ha introducido sobre ellos el correspondiente retardo, proporcionado por una de los procesadores de sonido 4080 de Xilica.
Los responsables de la instalación afirman que han optado por esta distribución en cluster por la excepcional relación calidad / precio que ofrece.
La cabina ha sido equipada con un mezclador ZED-22FX de Allen & Heath, 2 reproductores Numark MP 112, monitores One de Alesis y dos procesadores Xilica 4080; uno de ellos gestiona el sonido del sistema de PA, Mientras que el segundo se encarga de los sub graves, front fill, los monitores y la línea retardada.
También ha sido renovada la microfonía, utilizando para ello sistemas de microfonía inalámbrica de la firma Audio-Technica.

El TCS-122 es un altavoz de 2 vías conmutable activo / pasivo que dispone de un altavoz de graves de 12" de carga réflex y un altavoz de compresión de 1.4" asociado a una guía ondas rotativa de tipo Dendritic que ofrece la posibilidad de seleccionar entre diversos patrones de bocina HF definidos en fábrica, todo ello alojado en un recinto perfectamente sintonizado. Cuenta con un crossover pasivo interno, que puede ser desactivado para funcionar en modo biamplificado. Su contorno trapezoidal doble ha facilitado su montaje en forma de cluster.

El TCS-61 es un recinto pasivo compacto que dispone de un altavoz de graves de 6.5” (reflex) y un altavoz de compresión de 1” montado en una unidad Converging Elliptical Waveguide™ rotable, que ofrece una cobertura de 100ºH x 60ºV, todo ello en un recinto sintonizado de forma óptima. Estos transductores de alta calidad están asociados a un crossover pasivo interno para garantizar unas transiciones suaves entre los transductores LF y HF.

El TCS-118 es un recinto subgrave cargado frontalmente que incorpora un altavoz de graves de 18” con imán de 4” especialmente diseñado en un recinto compacto ventilado, óptimamente sintonizado para extender la respuesta en frecuencia. Está construido en madera laminada de 18 mm, fuertemente reforzado en su interior y con un ángulo para reducir las reflexiones internas para proporcionar una eficiencia adicional.

ZED-22FX es un mezclador estéreo equipado con USB y una unidad de efectos. Dispone de 16 canales mono y 3 canales estéreo. Su interface USB permite la grabación y reproducción de audio sobre ordenadores PC o Mac.
Dispone de un procesador interno que ofrece 16 efectos, entre los que se incluyen reverberación, retardo, retardo ping-pong, flanger, chorus, etc. Ofrece parámetros ajustables, y su salida puede ser monitorizada por medio de FX PFL. Incorpora también el nuevo preamplificador DuoPre, que utiliza un diseño de dos etapas, que mantiene los niveles de ruido extremadamente bajos. Dispone de un ecualizador de 3 bandas, con barrido de medios, cuyo diseño está basado en el que incorpora el popular mezclador GL2400. Este diseño utiliza MusiQ, que ofrece una pendiente (o factor Q) optimizada para la ecualización de instrumentos musicales. Está equipado con 4 envíos auxiliares; dos de tipo pre fader y otros dos de tipo post fader; los dos primeros pueden ser enviados al bus USB, lo que permite la grabación de señal pre-fader, independientemente de la mezcla principal. Estos últimos también pueden ser enviados al bus USB para ser utilizados como envío de efectos.

El Monitor One MkII es un monitor de referencia pasivo de dos vías (6,5" y 1"), ideal como monitor de campo cercano para todo tipo de aplicaciones. Incorpora un woofer de 6.5” de polipropileno, que ofrece una excelente respuesta a los transitorios y unos graves excelentes. Su tweeter de 28 mm con cúpula de seda ofrece una respuesta plana y baja resonancia.

El procesador 4080 de Xilica ha sido diseñado para conseguir la máxima calidad de sonido y ofrecer un control intuitivo y un funcionamiento excelente. Sus filtros FIR (Finite Impulse Response) de fase lineal -también conocidos como filtros Brick Wall- sobrepasan a los filtros IIR (Infinite Impulse Response) gracias a su respuesta lineal predecible. También están disponibles los filtros IIR convencionales. También incorpora limitadores predictivos y filtros de corrección de fase. Utilizando la tecnología DSP y el hardware más actual, este procesador se posiciona por encima de las unidades de gama más alta dentro de la industria profesional.

El reproductor MP102 reproduce audio CD y MP3 desde CD, CDR y CDRW. Cuenta con memoria anti-shock y permite crear bucles impecables. También ofrece arranque instantáneo y stuttering con puntos ajustables, control de tomo ajustable entre +/-8 y 16%, y lectura de etiquetas ID3. Cuenta con salidas balanceadas y no balanceadas.
